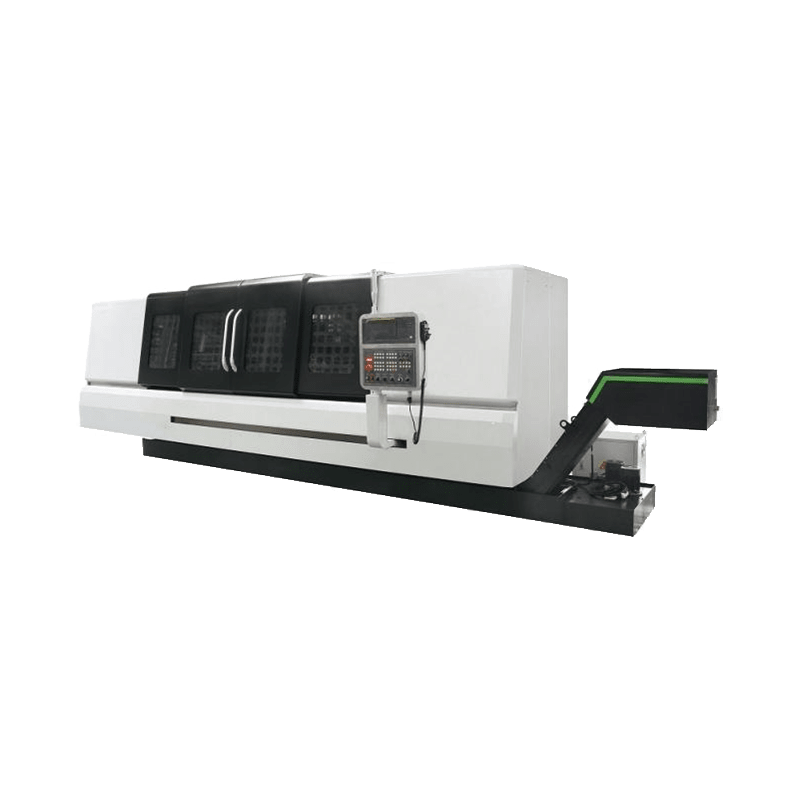

Токарный центр HT31MY
СПЕЦИФИКАЦИЯ:
основные параметры
Максимальный диаметр обработки над станиной: Ø680
Быстрое перемещение по осям X/Y/Z: 20/12/20
Револьверная голова: BMT55
Объем бака: 380
все характеристикихарактеристики
ед. изм.
Рабочая зона
Максимальный диаметр обработки над станиной
мм
Ø680
Максимальный диаметр обработки над суппортом
мм
Ø465
Максимальный диаметр обработки
мм
Ø500
Рекомендуемый максимальный диаметр обработки
Ø300
Диаметр гидравлического зажимного патрона
Ø315
Перемещение по осям X/Y/Z
260/3150/±50
Скорость подачи
Быстрое перемещение по осям X/Y/Z
м/мин
20/12/20
Револьверная голова
Револьверная голова
тип
BMT55
Количество инструментов
шт
12
Сечение державки инструмента
мм
25 × 25
Максимальная частота вращения приводного инструмента
об/мин
4000
Диаметр державки внутреннего инструмента
мм
Ø40
Система СОЖ
Объем бака
380
Номинальная мощность насоса СОЖ
кВт
0.4
Производительность насоса СОЖ
л/мин
30
Система ЧПУ
Тип ЧПУ
Fanuc 0i TF Plus (3b)
Основные характеристики
Шпиндель
тип
FL220h5
Частота вращения шпинделя
об/мин
3000
Мощность шпинделя
кВт
15/18.5
Крутящий момент
Н*м
268
Диаметр переднего подшипника
мм
Ø140
Диаметр прутка
мм
Ø90
Диаметр отверстия шпинделя
мм
Ø102
Задняя бабка
Ход задней бабки
2300 + 150
Тип задней бабки
гидравлический
Конус пиноли задней бабки
MT16
Прочие характеристики
Вес со стружкоуборочным конвейером
кг
13500
Габариты (ДxШxВ)
мм
7250x 2250 x 2350
